Гексагональная панцирная сетка

Гексагональная панцирная сетка

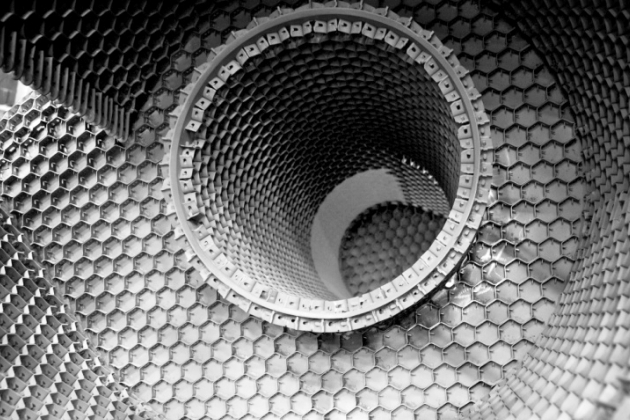

Сетка панцирная является армированным элементом покровного (противоэрозионного) слоя футеровок реакторов, регенераторов, приемных и раздаточных бункеров дымо- и газоходов трансферных линий на установках каталитического крекинга и т.д.

Наша компания изготавливает панцирную сетку по ТУ: 1470-001-10671623-2014 из коррозионно-стойкой жаропрочной стали 08Х18Н10 или 12Х18Н10Т (по желанию заказчика мы можем рассмотреть применение сталей других марок). Классическая конструкция панцирной сетки представляет собой панель площадью 0.25 м2, габаритный размер панели 500 х 500 х 20(25)мм состоит из 20 полос имеющих специализированную систему сборки "шип-паз", полосы сетку имеют толщину 2 мм и могут быть шириной 20 мм или 25 мм (в соответствии с требованиями заказчика) и образуют ячейки гексагональной формы 50х50 мм.

ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ГЕКСАГОНАЛЬНОЙ СЕТКИ В ДВУХ ВАРИАНТАХ ИСПОЛНЕНИЯ:

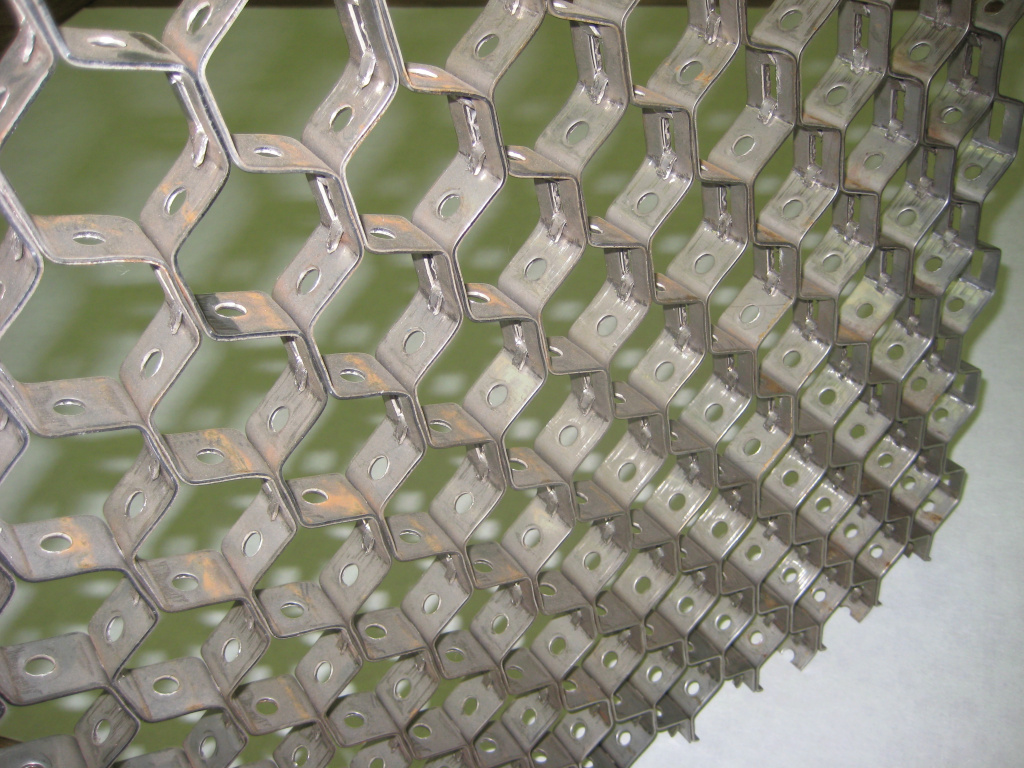

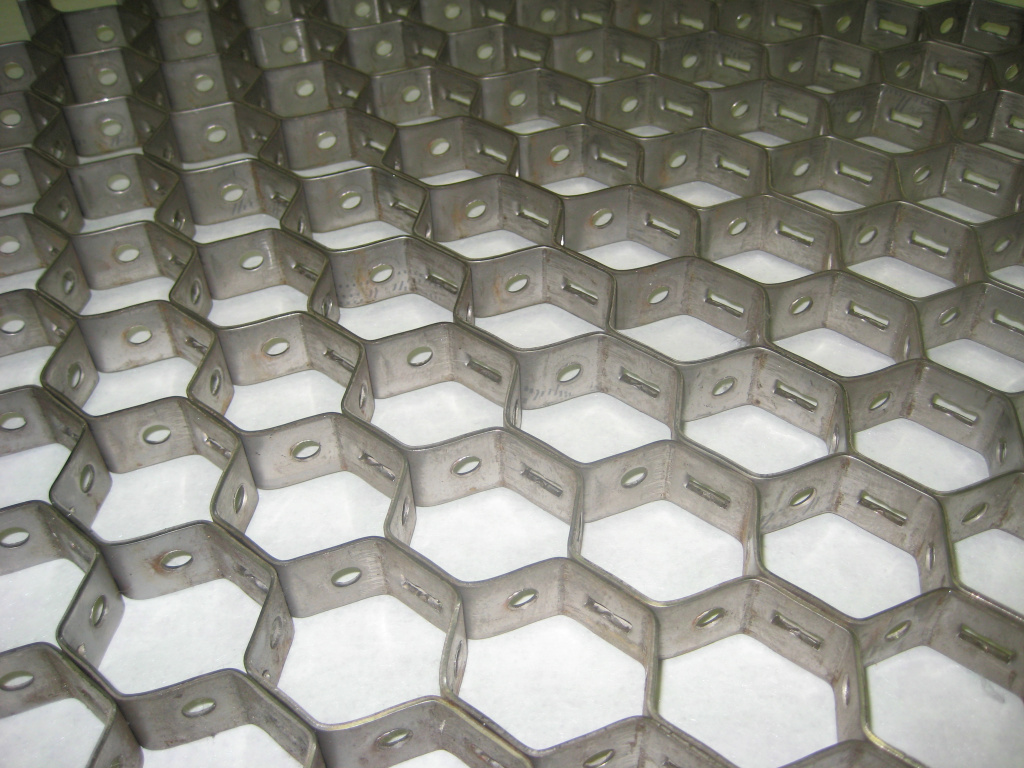

Вариант №1: (Является стандартом) Изготавливается с круглыми отверстиями (диаметром 8 мм) в стенках ячейки, которые в процессе торкретирования заполняются бетоном и способствуют надежному удержанию футеровки внутри ячеек панцирной сетки.

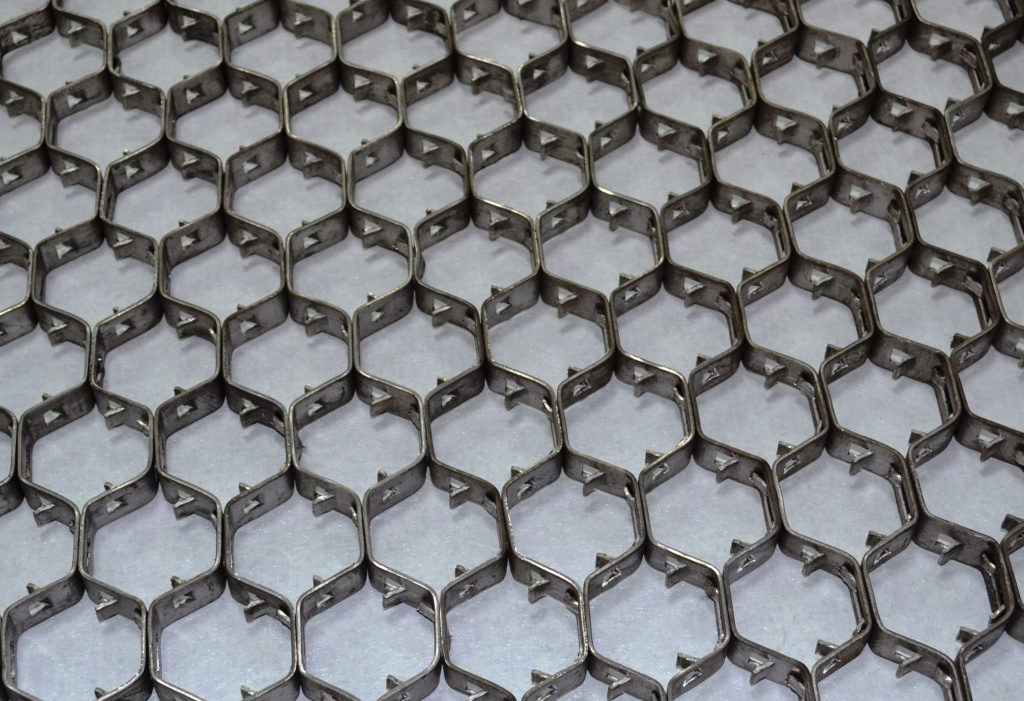

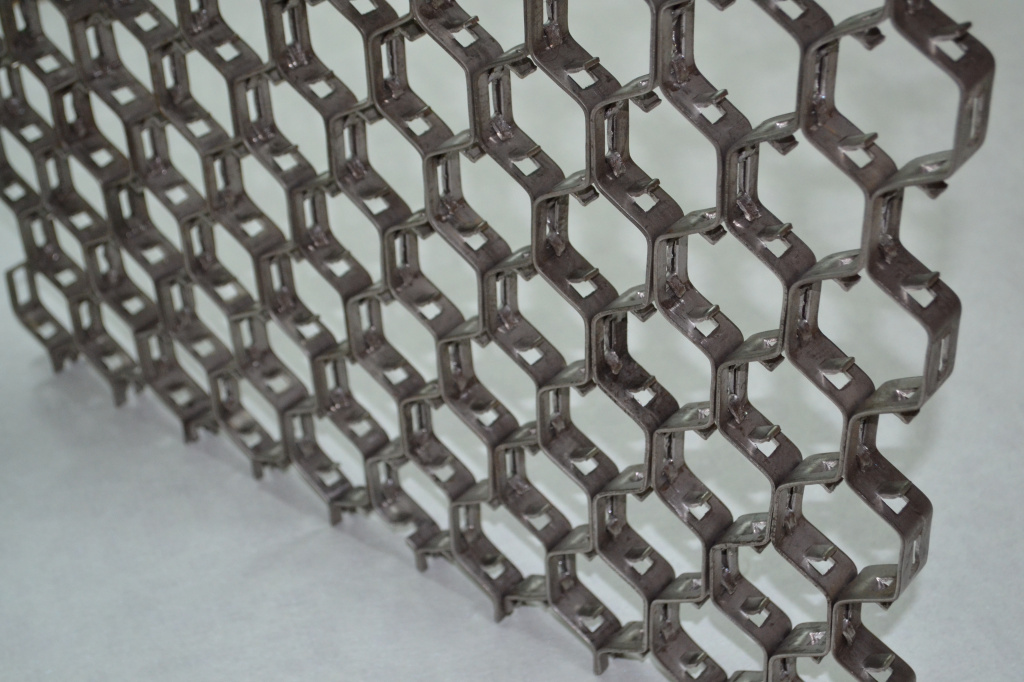

Вариант №2: (Является спецификой) Предусматривает штампованные, отогнутые вовнутрь ячейки, армирующие шипы («скобы»), так же помогающие фиксировать футеровку внутри ячейки.
