Как правило, при проектировании и раскладке настила приходится учитывать и обходить различные коммуникации, трубопроводы, стойки ограждений, элементы конструкций и т.п. в результате решетчатый настил принимает любую (даже очень сложную) конфигурацию. Однако, изначально решетки изготавливаются прямоугольной формы в размер, а только затем мы делаем технологические вырезы, которые обрамляем полосой. Рассмотрим на простом примере:

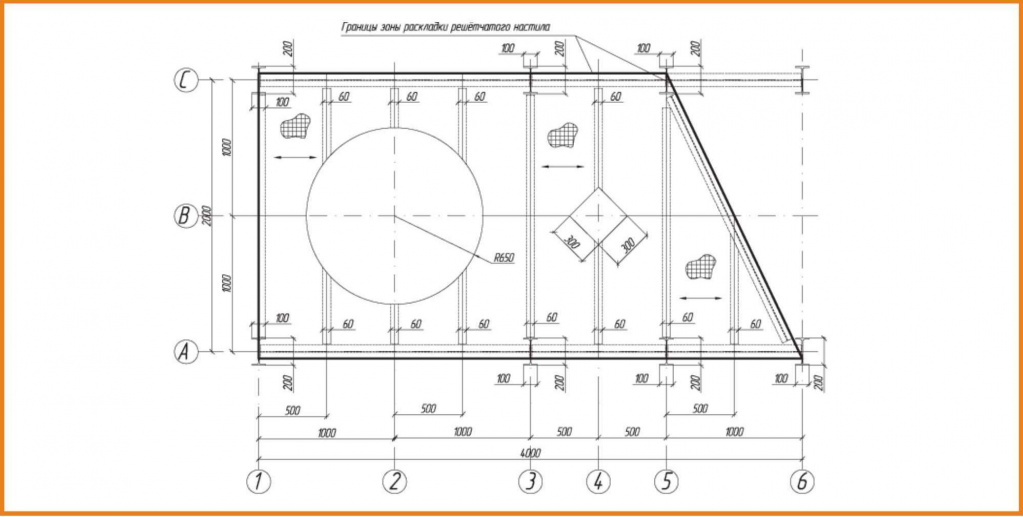

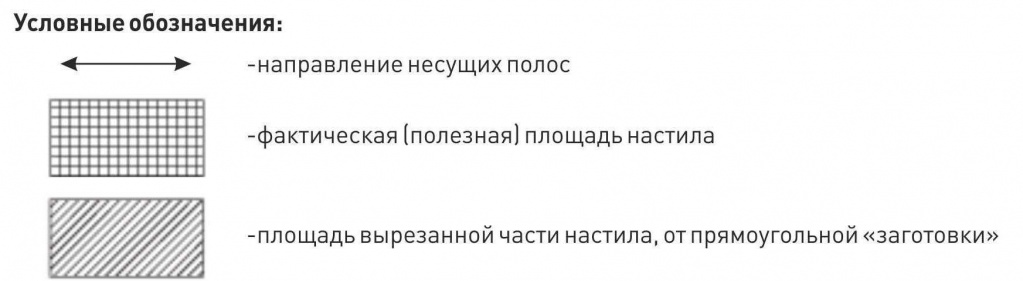

Необходимо разложить решетчатый настил, предоставлен чертеж на обработку:

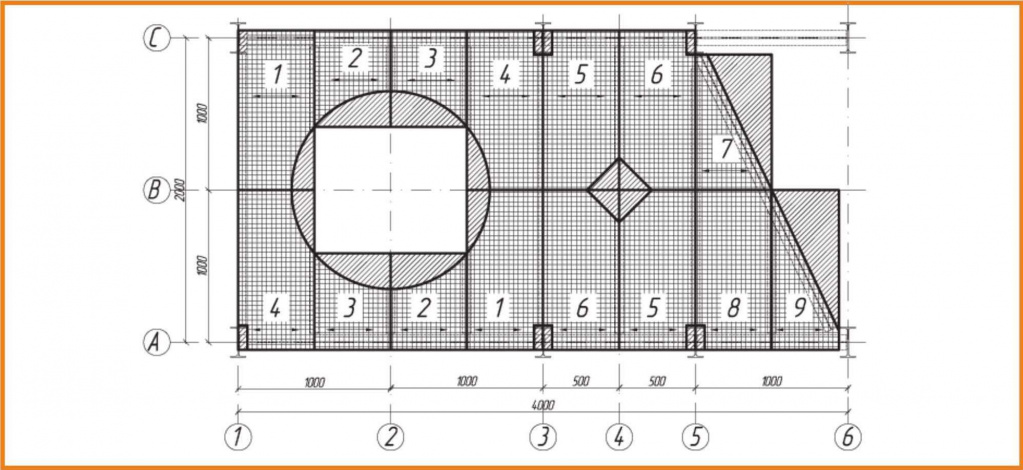

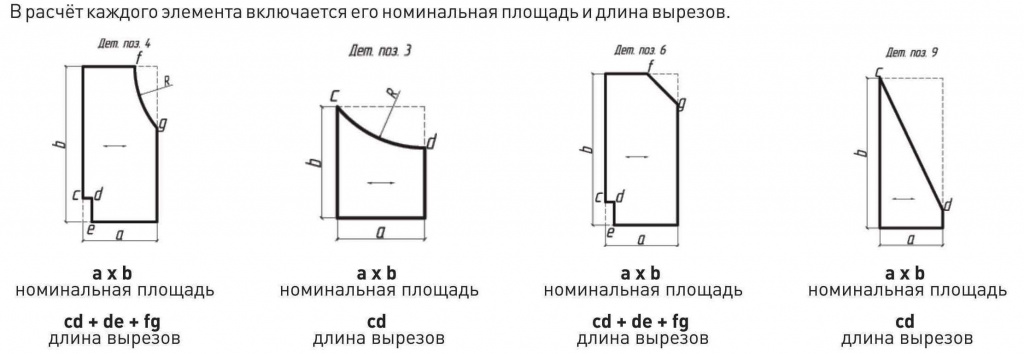

В результате получаем оптимальную схему раскладки настила по чертежу:
Ширина настила в зависимости от шага несущей полосы или Понятие «Третья сторона»
|
Кол-во Полос (шт.) |
Ширина настила (мм) |
Кол-во Полос (шт.) |
Ширина настила (мм) |
При изготовлении решетчатого настила есть такое понятие, как «Третья сторона». Две стороны по торцам несущих полос обрамляются в любом случае, но третья сторона (вдоль несущих полос) при определенных размерах может быть несущей полосой решетки и одновременно обрамлением. То есть полоса имеет постоянный шаг и при изготовлении можно получить настил с шириной кратной этому шагу. Если позволяет проект, важно учитывать этот факт! Так как, прежде всего, это значительно сократит сроки производства, существенно уменьшит стоимость настила, и с эстетической стороны целые одинаковые ячейки будут смотреться лучше. В таблице представлены данные по ширине настила для ячейки с шагом несущей полосы 34 мм, где t-толщина несущей полосы (для предоставления данных к настилу с шагом полосы 15, 21 или 51 мм) обратитесь к нашим специалистам |
| 2 | 34,38+t | 20 | 653,2+t | |
| 3 | 68,8+t | 21 | 687,6+t | |
| 4 | 103,1+t | 22 | 721,9+t | |
| 5 | 137,5+t | 23 | 756,3+t | |
| 6 | 171,9+t | 24 | 790,7+t | |
| 7 | 206,3+t | 25 | 825,1+t | |
| 8 | 240,6+t | 26 | 859,5+t | |
| 9 | 275,0+t | 27 | 893,8+t | |
| 10 | 309,4+t | 28 | 928,2+t | |
| 11 | 343,8+t | 29 | 962,6+t | |
| 12 | 378,2+t | 30 | 997,0+t | |
| 13 | 412,5+t | 31 | 1031,3+t | |
| 14 | 446,9+t | 32 | 1065,7+t | |
| 15 | 481,3+t | 33 | 1100,1+t | |
| 16 | 515,7+t | 34 | 1134,5+t | |
| 17 | 550,0+t | 35 | 1168,9+t | |
| 18 | 584,4+t | 36 | 1203,2+t | |
| 19 | 618,8+t | 37 | 1237,6+t |
