Рекомендации по проектированию, раскладка, расчет

При проектировании рекомендуется руководствоваться следующими критериями:

1. Правильный подбор несущих полос в зависимости от расчетных нагрузок, параметров загружения и пролета.
Расчет несущей способности настила производится в соответствии с действующими СНиП и другой нормативно-технической документацией. Для быстрого подбора настила рекомендуется использовать таблицы нагрузочных характеристик и таблицу производственной программы данного каталога.
При установке настила в неблагоприятном климатическом поясе, в местах с воздействием агрессивной химической среды или с интенсивным механическим воздействием на решетки, рекомендуется увеличить толщину несущих полос настила на 1 мм.
Следует помнить, что данные, представленные в Таблицах нагрузок, несут справочную информацию и служат только вспомогательным целям. ООО «ПромНН» не несет ответственности за их прямое использование в проектах.

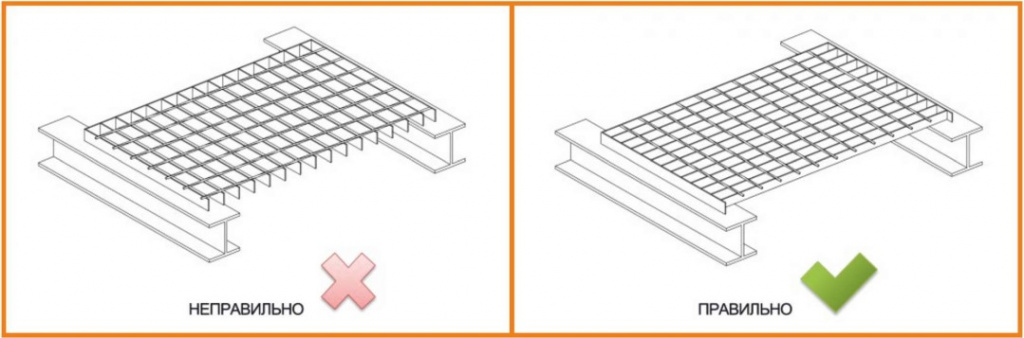

 2. Важно правильно расположить настил по несущим элементам, так как настил несет нагрузку только в одном направлении – вдоль несущих полос.
ВНИМАНИЕ! При правильном ориентировании настила несущая полоса должна опираться своими концами на несущие элементы конструкции (балки, швеллера и т.д.). При неправильном ориентировании настил не будет нести нагрузки, указанные в таблицах нагрузок, что может привести к разрушению конструкции.

3. Необходим правильный подбор размеров ячейки в соответствии с установленными требованиями по эксплуатации и безопасности.

 4. Так же полагаясь на необходимые требования по эксплуатации и безопасности учесть применение настила с зубьями противоскольжения и правильно выбрать их тип.

 5. Предусмотреть защиту от коррозии металлических  решеток путем горячего оцинкования (если не предусмотрено иное).

  6. На монтажной схеме элементы настила между собой укладываются без зазора.

  7. При необходимости в местах расположения проемов и технологических отверстий предусмотреть кольца жесткости или дополнительные балки для опирания.

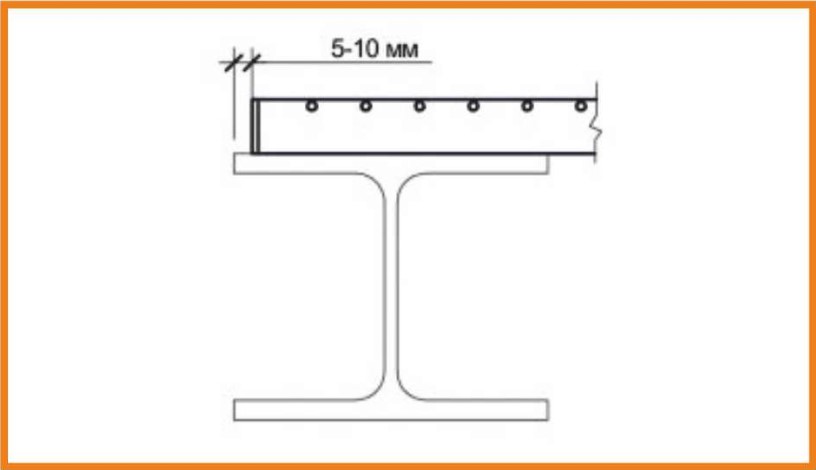

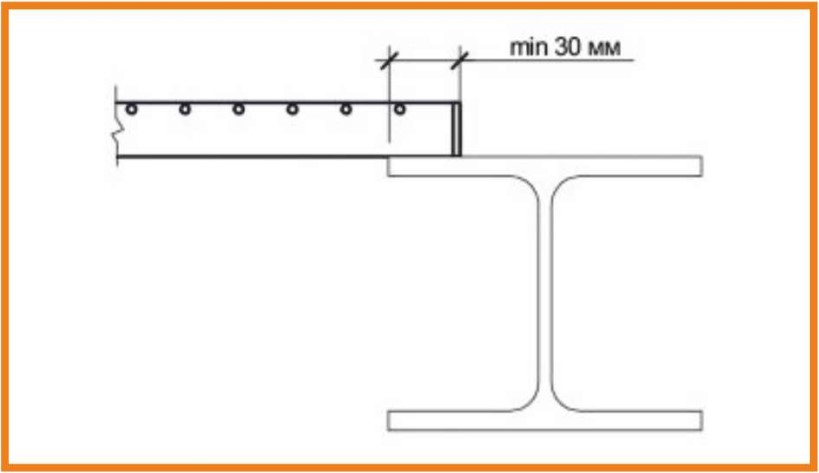

8. Рекомендуемое минимальное опирание края настила  должно быть равно высоте несущей полосы, но не менее 30 мм.	9.  Рекомендуемый отступ настила от края площадки 5-10 мм

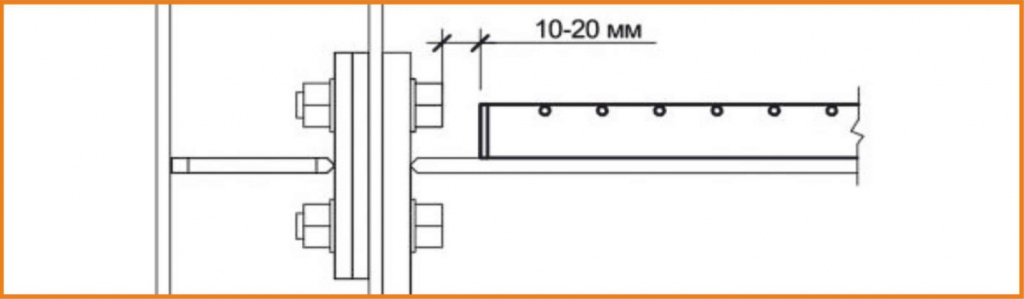

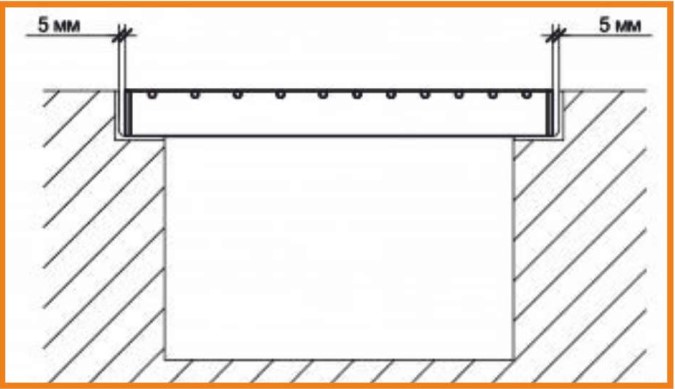

10. При примыкании настила к стенам, колоннам или  другим  элементам рекомендуемый зазор 10-20 мм 11. Если на конструкции есть низкорасположенные элементы  (ботлы, фасонки) то рекомендуемый зазор 10-20 мм делается   до этих элементов.	12. При расположении настила в нишах на закладных деталях предусматривать зазор 5 мм с каждой стороны.

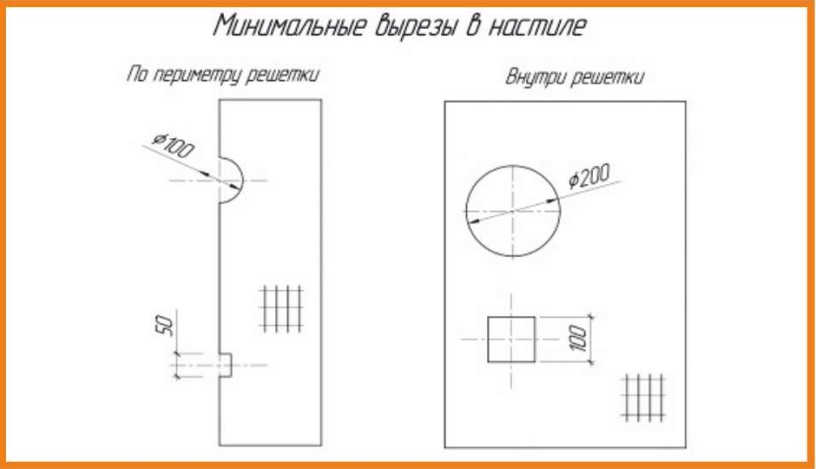

13. Минимальные рекомендованные вырезы в настиле (обусловлены технологией производства)
