Допуски и отклонения при изготовлении настила

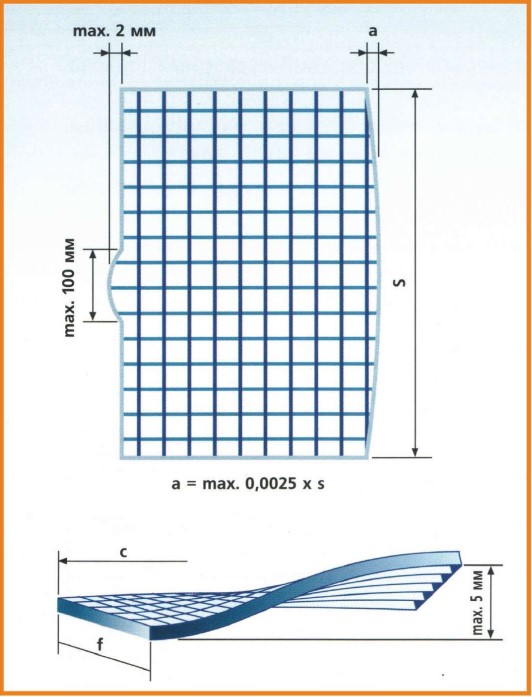

Отклонение от плоскости в пределах настила: Отклонение максимум 5 мм
для решеток - 300 х 300 мм - максимум 2 мм

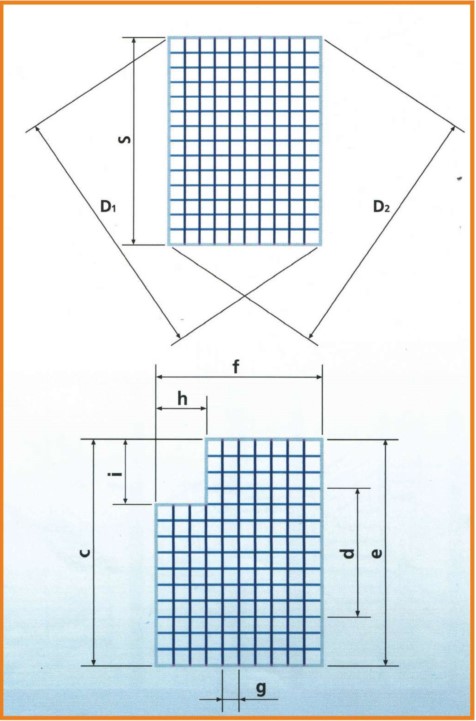

Мах разность между диагоналями:
D1 - D2 равна 0,012 х S (mах длина стороны)
Отклонение по длине и ширине с:
f=mах+0 мм до -4мм
допуск шага ячейки:
g = mах +/- 1,5 мм
допуск шага ячейки:
g = тах +/- 4 мм (измерено более 10 шгов)
Технологический вырез:
h; i = mах + 8 мм/ -0 мм
Допуски на отклонения от размеров настила

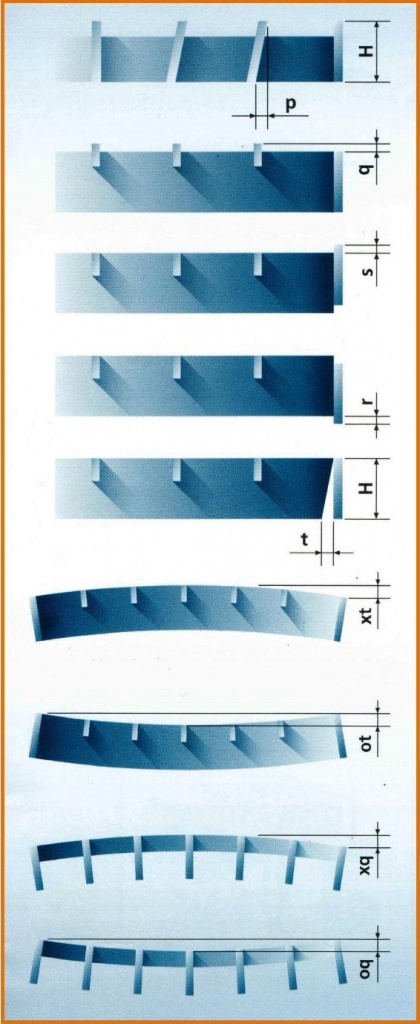

Отклонение несущих полос от вертикали
p max = 0,1 х Н
однако не больше 3 мм
Максимальное выступание связующих полос над несущими полосами
q max = 1,5 мм
Максимальное выступание обрамляющей полосы
s max = 1,0 мм
Максимальное занижение обрамляющей полосы
r max = 1,0 мм
Косой срез несущих полос относительно вертикали
t max =+/- 0‚1 х Н мм,
однако не больше 3 мм
Предельные отклонения несущей полосы- выпуклость
xt max = 1/150 от длины полосы
при размерах > 450 мм не больше 8 мм
при размерах < 450 мм не больше 3 мм
Предельные отклонения несущей полосы- вогнутость
ot max = 1/200 от длины полосы
при размерах > 600 мм не больше 8 мм
при размерах < 600 мм не больше 3 мм
Предельные отклонения связующих прутков - выпуклость
xq max = 1/150 от длины полосы
при размерах > 450 мм не больше 8 мм
при размерах < 450 мм не больше 3 мм
p max = 0,1 х Н
однако не больше 3 мм
Максимальное выступание связующих полос над несущими полосами
q max = 1,5 мм
Максимальное выступание обрамляющей полосы
s max = 1,0 мм
Максимальное занижение обрамляющей полосы
r max = 1,0 мм
Косой срез несущих полос относительно вертикали
t max =+/- 0‚1 х Н мм,
однако не больше 3 мм
Предельные отклонения несущей полосы- выпуклость
xt max = 1/150 от длины полосы
при размерах > 450 мм не больше 8 мм
при размерах < 450 мм не больше 3 мм
Предельные отклонения несущей полосы- вогнутость
ot max = 1/200 от длины полосы
при размерах > 600 мм не больше 8 мм
при размерах < 600 мм не больше 3 мм
Предельные отклонения связующих прутков - выпуклость
xq max = 1/150 от длины полосы
при размерах > 450 мм не больше 8 мм
при размерах < 450 мм не больше 3 мм
Предельные отклонения несущей полосы - вогнутость
oq max = 1/200 от длины полосы
при размерах > 600 мм не больше 8 мм
при размерах < 600 мм не больше 3 мм
oq max = 1/200 от длины полосы
при размерах > 600 мм не больше 8 мм
при размерах < 600 мм не больше 3 мм
