Сварной решетчатый настил

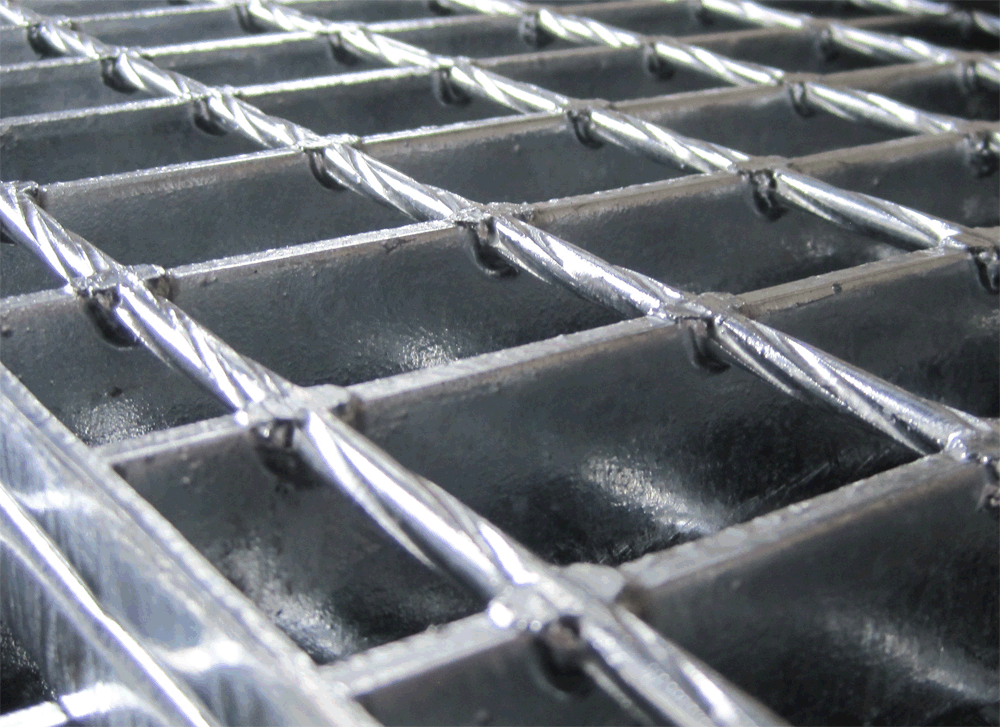

Несущим элементом сварного настила является полоса, которая определяет его длину. Связующий пруток фиксирует положение полос и нагрузку не несет.

Высота несущих полос сварного настила может варьироваться от 20 до 60 мм, а толщина от 2 до 6 мм. Самые популярные размеры ячеек -34х38, 34х50, 34х76.

Важно помнить, что шаг считается от центра несущей полосы и связующего прутка.

Сварной решетчатый настил изготавливается максимальным размером по несущей полосе — 6100 мм, по связующей полосе — 1000 мм.

Компания «ПромНН» по чертежам заказчика может изготовить сварной настил с вырезами любой сложности, с дополнительными бордюрами, рантами, а также нестандартных размеров по несущей полосе до 12 000 мм ипо связующей полосе до 1250 мм.

При необходимости большей ширины данный настил сваривается из частей

Обозначение:
  Вид настила — размеры*, ахb / hхt, материал, тип противоскольжения
(по запросу), тип обрамления (по запросу).
* первым указывается размер несущей полосы

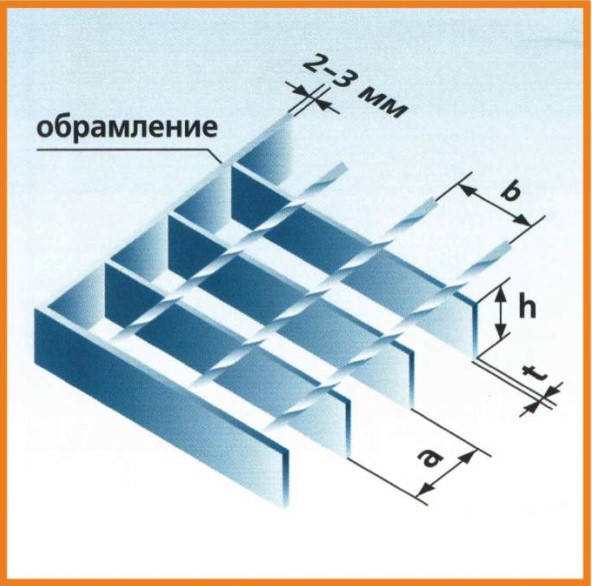

а — шаг несущей полосы
b — шаг связующей полосы
h — высота несущей полосы
t —толщина несущей полосы

 ПРИМЕР:
Сварной настил SР - 1700х960,
34х38/30х3, оцинкованный, S4, тип A.

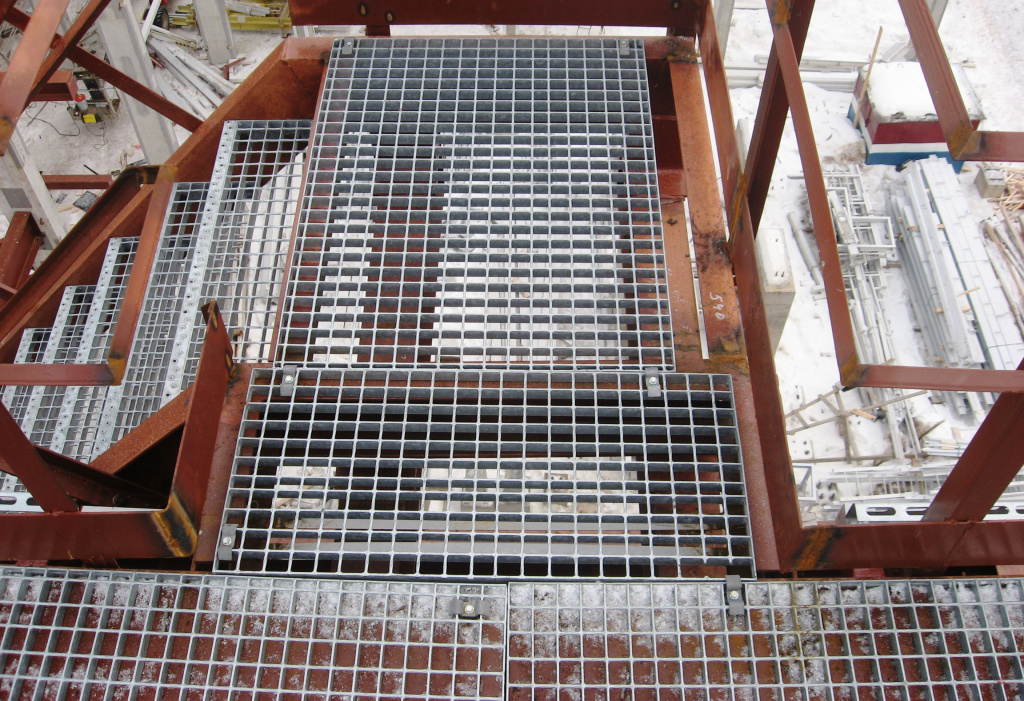

Сварной решетчатый настил SР предназначен для использования в местах, где предъявляются повышенные требования к безопасности материалов при высоких нагрузках и сроку эксплуатации, а также в особых условиях окружающей среды. Данный вид материала нашел широкое применение в промышленном строительстве и энергетике, в качестве настилов коммуникационных трасс, каналов, для непешеходных и проезжих зон с полной массой автомобилей до 30 тонн. В районах с особыми климатическими условиями, а также в местах с повышенной опасностью скольжения (от снега, дождя, льда, пролития масел) рекомендуется к применению настил с зубьями противоскольжения

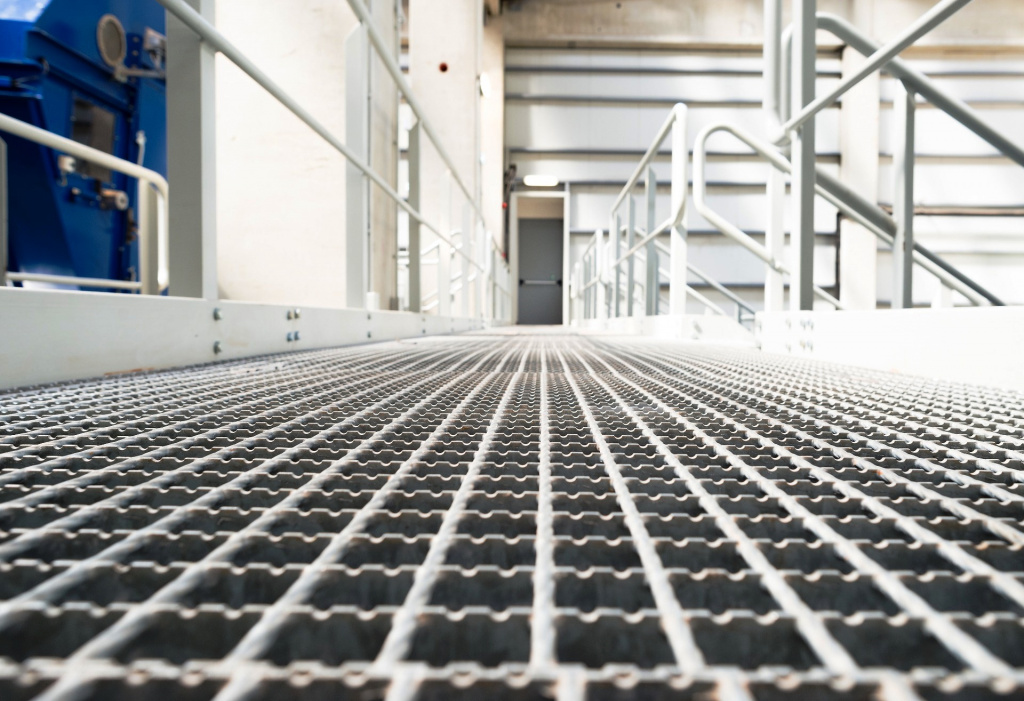

Типы сварного настила с зубьями противоскольжения

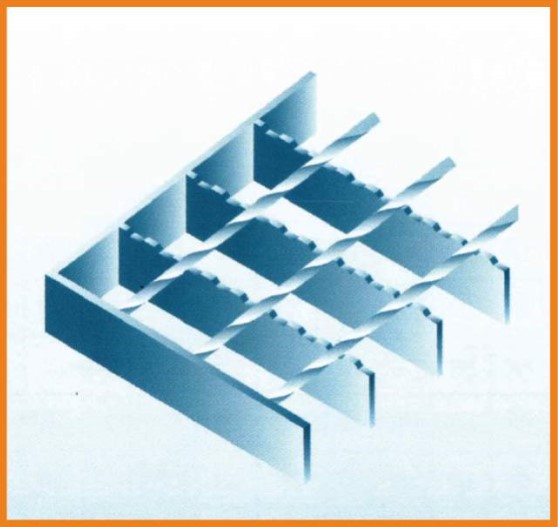

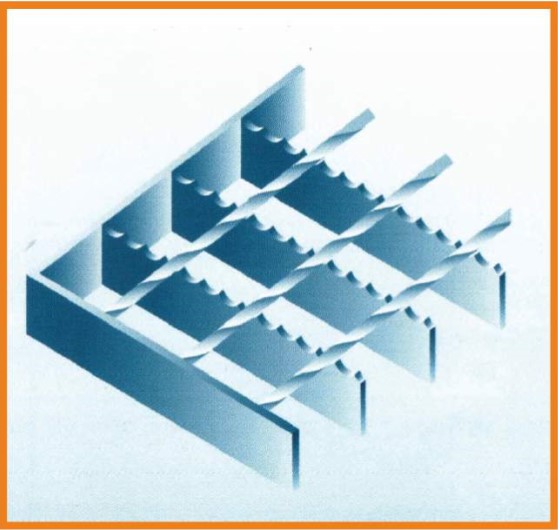

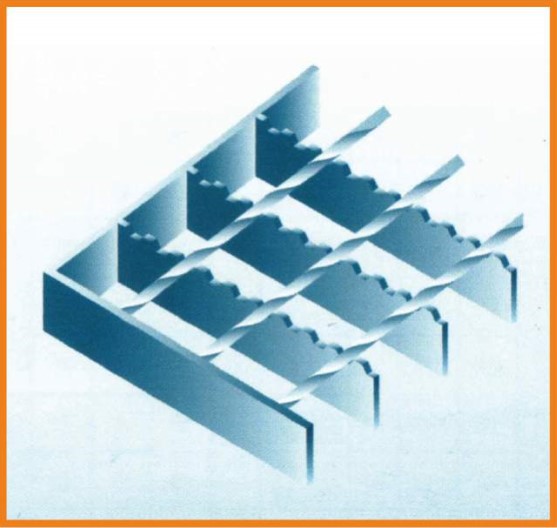

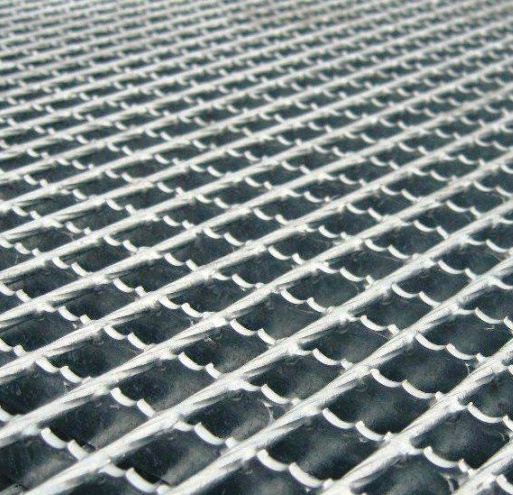

Тип SP/S4 стандартное исполнение зубьев, «зубья пилы»	Тип SP/S5 Трапециевидные зубья противоскольжения	Тип SP/S5 Трапециевидные зубья противоскольжения  с глубокой засечкой

С нагрузочными характеристиками сварного настила можно ознакомиться в Таблице нагрузок SP
